7. hiba | amit az építész elkövethet
Látja, nem látja, na látja (amikor nem készül 3D vagy látványterv).
Számos cikk végén kérdeztük meg a kedves építtető Olvasót, melyik volt szerintük a legnagyobb hiba, amit az építészük elkövetett? Számomra nem meglepő módon az, hogy „nem csinált 3D terveket„. A szavazástól függetlenül e hiányosság számos Tervkritikánál is előjött és mindannyiszor el kellett ítélnem ezt a hibás gyakorlatot, különösen az un. kézzel (tehát nem CAD programmal) rajzolt terveknél. Akkor azt írtam
„…Leginkább azzal, hogy azokhoz szinte sohasem tartozik látványterv, perspektíva, azt ugyanis igencsak macerás manuális módon megrajzolni.
És hogy miért is kell perspektíva, nos erre majd egy külön posztban fogok válaszolni, de előzetesen csak annyit, hogy azért kell, mert az alaprajzok és az úgynevezett ortogonális rajzok (homlokzatok) alapján a majdani építtetők a legritkábban látják a majdani házukat, még akkor sem, amikor azt mondják, értik, látják. Egyszerűen nem merik bevallani, hogy nem értik, nem látják. Ez nem az építtetők hibája, hanem a tervezőé, aki nem szolgálja ki őket és nem tesz meg mindent az érthetőségért…”
Nem tartottam kevésbé felháborítónak azt a gyakorlatot, amit szintén egy korábbi Tervkritikában írt az építtető, miszerint „látványtervet sajnos nem kaptam az építészemtől, de én most faragok éppen egyet okos kis szoftverem” , amire az volt a válaszom, hogy az építtetők laikusnak tekinthetők minden esetben, így azt sem tudhatják, hogy tulajdonképpen
mi is jár a tervezési díjért?
Ezzel sajnos nagyon sok építész és magát építésznek nevező is visszaél és igyekszik a legminimálisabb erőbedobással letudni egy-egy megbízást. Nem az építtetőnek kell “okos kis programokat” beszerezni és nem neki kell látványterveket barkácsolgatni, hanem az építésznek, többek között azért, mert pont a leglényegesebbet nem tudják ezek a pár ezer Ft-os programok: pl. egy átlósan lejtős telekre kerülő ház valószerű bemutatását. Ma, amikor ezt minden CAD program alapból tudja, én ezt egészen egyszerűen felháborítónak tartom
Amikor tizenvalahány éve egy barátom rábeszélt a számítógépes tervezésre, akkor sokáig ódzkodtam tőle, mondván kézzel gyorsabb, megy egyébként is hosszú idő megtanulni. Egy váratlan helyzet azonban döntésre bírt és beleestem a mélyvízbe, egyből egy jó bonyolult, többször megtoldott, átépített belvárosi bérház teljes átalakítása és bővítése kapcsán. Egy másodperc alatt kiderült egy ilyen munkát 3D nélkül nagyon nehéz korrektül elkészíteni és bár hosszú hónapokig lassabban ment mint kézzel, de beláttam ez egy egyirányú utca, innen nincsen visszaút a ceruzához. Amikor pedig meg tudtam mutatni az egyébként térlátással nem rendelkező ügyfelemnek, akkor már tudtam, nem a gyorsaság, hanem pont a 3D miatt kell ez nekem. Ha a számomra legfontosabbat kell kiemelnem egy CAD szoftverben, akkor a 3D képességeket említem meg. Minden más csak utána jön.
Az okot fent írtam. Az építtetők legnagyobb része akkor győzhető meg igazából valamiről, ha el tudják képzelni és olyannak, amilyennek az meg lett tervezve. A fantázia azonban kevés, LÁTNIUK kell és ha nem lát(hat)ják, az nem az ő hibájuk, hanem az építészé. Amiért egy külön cikket, sőt valószínűleg még további írásokat kell ennek a témának áldozni, annak az az oka, hogy a 3D-s tervezés nem a cikk elején látható fotórenderelt, anyagokkal, világítással felturbózott fényképszerű valamit jelenti kizárólagosan, hanem a tervezési folyamat nyomon követését.
E cikk és a következő is erről fog szólni, mi mindenre érdemes használni úgy, hogy egy laikus is megértse, mi több aktívan részt tudjon venni a tervezésben, a döntéshozatalban.
Terepmodellezés+az épület térbeli helye
Az alábbi típusú rajzokat többek között akkor szoktam megmutatni, amikor afelől érdeklődnek, hogy miért kell geodéziát csináltatniuk? Pl. azért hogy el tudják képzelni – pontos mérések alapján – milyen VALÓJÁBAN is a telek.
A „kicsit lejtős” meghatározás a valóságban legtöbbször 10-15%-os lejtést jelent, ami igencsak sok, de sokan csak akkor hiszik el, amikor látják, hogy a ház másik fele már a föld alatt van. A 3D-ben megmodellezett terep lehetőséget ad arra, hogy megkeressük a legoptimálisabb helyet és egyszerre tudjuk mind vízszintesen, mind függőleges értelemben elhelyezni a majdani ház tömbjét.
Egyből láthatóvá válik, hogy hol kell támfal, mekkora bevágás vagy éppen feltöltés szükséges, ami meg azért fontos, mert bizonyos területeken meghatározhatják pl. a feltöltés mértékét.
Ha mindezt egy kattintással áttesszük valós helyzetet szimuláló perspektívába, akkor az építtető már az épület elhelyezésekor látja, mit is fog látni a majdani házából, mi takar be, mit nem fog látni belőle.
A 3D-s képen megjelenő szintvonalak pontos infót adnak a bevágás tényleges méretéről, hiszen csak le kell olvasni a szintvonalakat és már tudjuk is, mennyit emelkedik a terep az adott oldalon?
Bonyolult házak

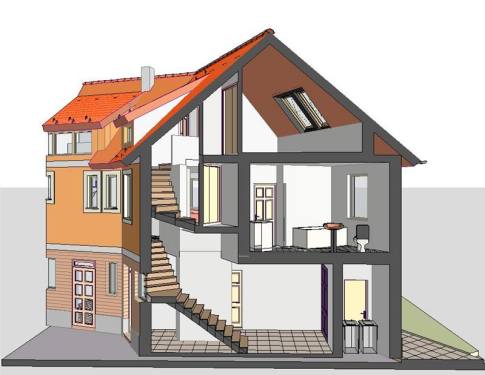

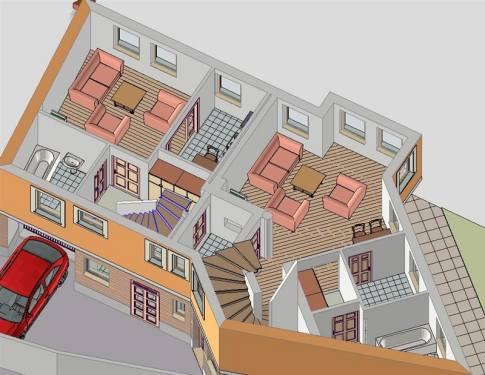

Az az épület már szerepelt itt Tervkritika 31. | társasház 120 m2-es telekre címmel. Az extra kis méret miatt mindenféle trükkre szükség volt, de igazából csak a 3D-vel lehetett kontrollálni, hogy pl. mindenütt megfelelő legyen a belmagasság, a lépcsőn fel lehessen menni…stb.

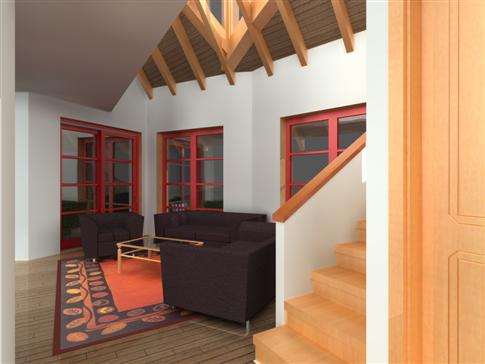

Változatok bemutatása (lakásbelső)

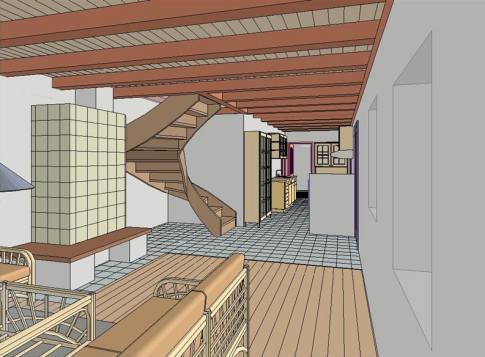

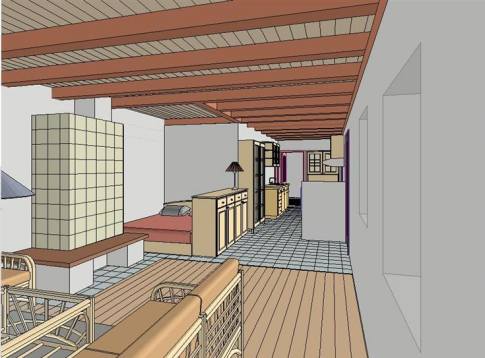

Az alábbi vályogház korszerűsítését – a szűkös anyagi lehetőségek miatt – csak sok ütemben lehetett megvalósítani. Ezen ütemeknek voltak olyan fázisai, amikor pl. a majdani tetőtérbe vezető lépcső helyére átmenetileg hálósarok került. Hogy értsék, meg kellett modellezni hálóval és lépcsővel is. Így mindenki számára egyértelmű és el tudja dönteni, tetszik-e neki vagy sem ?
Maradjanak velünk, mert ezt a témát még folytatjuk, legközelebb a tető kerül sorra…
A sorozat eddig megjelent részei:
1. saját „típusterv”-em van
2. tervezés, aláírás szolga módjára
3. ez az én házam – az öncélú formalizmus
4. csak eng. tervet vállalok
5. nem rajzolja be a bútorozást
6. rossz házat tervez
7. látja, nem látja, na látja (nem készül 3D)
Maradjanak velünk, mert ezt a témát még folytatjuk
7./2 látja, nem látja, na látja (nem készül 3D) 2. rész
ha nem akar lemaradni a folytatásról, iratkozzon fel az email értesítőre vagy az RSS csatornánkra.
